Inventor iProperties, wie zum Beispiel Artikelnummern oder das Gewicht, sind Konstruktionseigenschaften, die in technischen Zeichnungen und Stücklisten festgehalten werden. Aus gutem Grund, denn Arbeitsvorbereitung und Fertigung sind gleichermaßen auf die Informationen angewiesen, die – wenn falsch oder fehlend – den entsprechenden Prozess verlangsamen.
Der Konstrukteur beeinflusst durch das gewissenhafte Anlegen und Erfassen der iProperties im Modell also durchaus den weiteren Werdegang. Allerdings ist gerade bei größeren Baugruppen mit Unterbaugruppen und vielen Bauteilen das Ändern der iProperties aufwändig. Besonders dann, wenn jedes Bauteil per Hand geöffnet wird, um die iProperties anzupassen. Alternativ gibt es komfortablere Vorgehensweisen.
iProperties in Inventor per Stückliste ändern

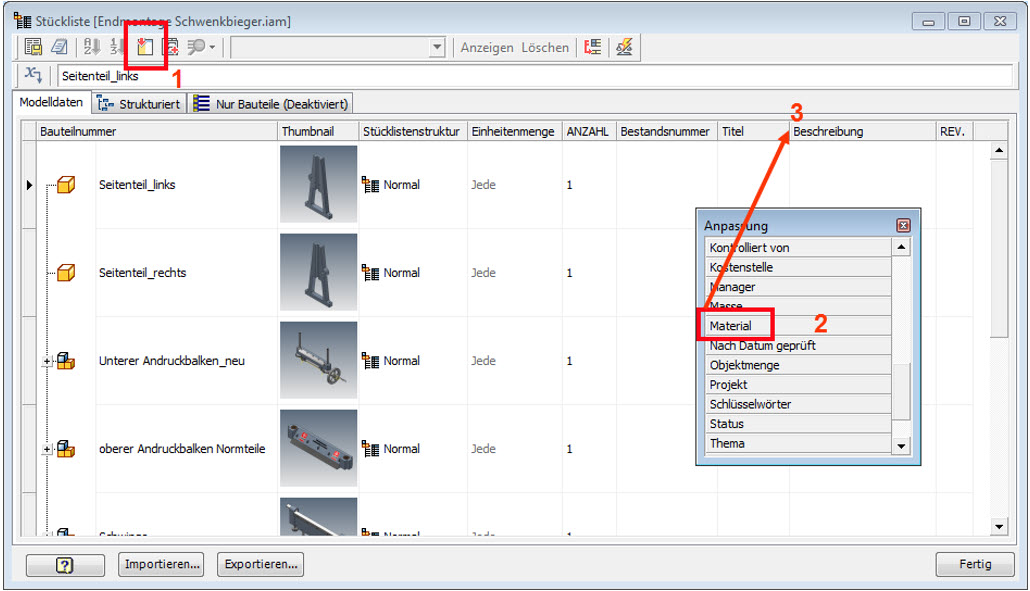

Nutzen Sie die Stückliste für Ihre Änderungen. In der Stückliste aktivieren Sie die Spalten, in denen Sie die iProperties ändern möchten, zum Beispiel "Titel" oder "Material" (siehe Bild unten).
-
Rufen Sie die Spaltenauswahl auf.
-
Wählen Sie die iProperty aus.
-
Ziehen Sie die iProperty mit der linken Maustaste an die gewünschte Position.
Das Anpassen der iProperties in Inventor per Stückliste ist vor allem bei vielen Bauteilen eine sinnvolle und zeitsparende Alternative.
In den Spalten tragen Sie nun die benötigten Informationen bzw. iProperties ein. Sie können mit Kopieren (STRG+C) und Einfügen (STRG+V) arbeiten.

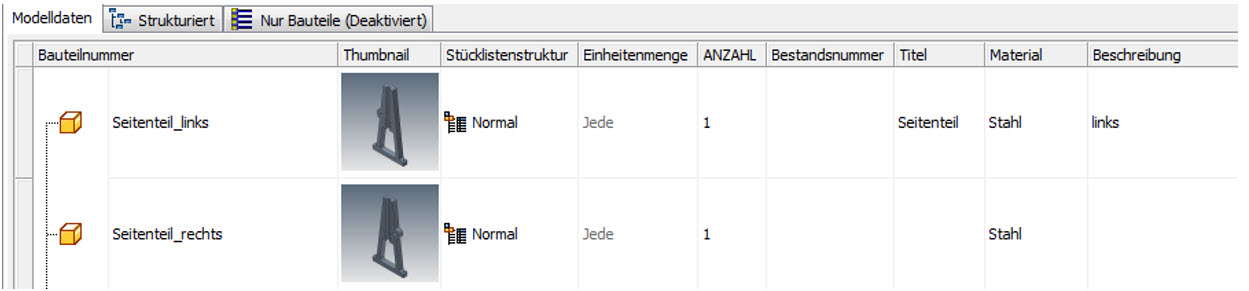

Eintragen der iProperties in den entsprechenden Spalten (Titel und Material).

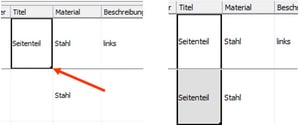

Alternativ können Sie den Eintrag wie in Excel in das nächste, oder bei Bedarf in die nächsten Felder ziehen. Greifen Sie hierzu den kleinen schwarzen Punkt mit der linken Maustaste und ziehen Sie das Feld an die gewünschte Stelle.

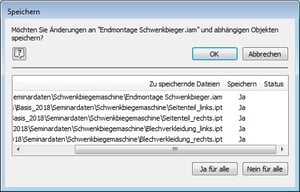

Abschließend speichern Sie die Baugruppe, die geänderten Bauteile werden ebenfalls gespeichert.
Die Bauteile haben nun die eingetragenen iProperties.
iProperties im PDM-System ändern
Eine zweite Möglichkeit, Eigenschaften zu bearbeiten, haben Sie, sofern Sie ein PDM-System einsetzen. Da üblicherweise alle wichtigen Eigenschaften zwischen PDM und CAD ausgetauscht („gemappt“) sind, stehen Ihnen für Änderungen die Werkzeuge im PDM zur Verfügung.
Autodesk Vault beispielsweise besitzt die Funktion „Eigenschaften bearbeiten“, um ausgewählte Eigenschaften gleichzeitig für mehrere Dokumente zu ändern.
In SAP ECTR übernimmt die „Massenänderung“ diese Aufgabe:
iProperties mit der Cideon Inventor Toolbox ändern
Aber auch ohne PDM-System stehen Ihnen Cideon Werkzeuge zur Verfügung. Mit dem Modul CAD Export der Cideon Inventor Toolbox erhalten Sie u.a. die Funktion „Data Form“. Dies ist eine konfigurierbare Eingabemaske für die Eigenschaften, welche für Ihre Konstruktion wichtig sind.
