Wissen Sie auf die Schnelle und ohne längeres Suchen, wo in Microsoft Word die Hochstellung von Textbausteinen – zum Beispiel für „m2“ – einzustellen ist? Eigentlich ein ganz einfacher Handgriff, der aber dennoch immer wieder schnell vergessen wird. Vor allem, wenn man im täglichen Doing nur sporadisch und eher selten mit Sonderzeichen zu tun hat. Bei der CAD-Konstruktion verhält es sich ähnlich, insbesondere bei Tätigkeiten, die nicht Routine sind.

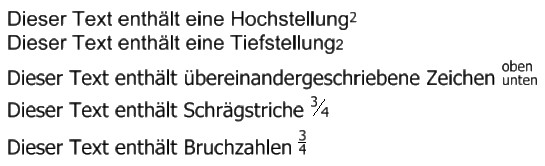

Um bei der Hochstellung zu bleiben: Sie wollen in Inventor Texte mit Bruchzahlen oder Schrägstrichen erstellen, in denen die entsprechenden Zahlen als Hoch- oder Tiefstellung und damit kleiner dargestellt werden sollen? Beispielsweise:

Beispiele Hochstellung

Mit drei Klicks zur Hochstellung

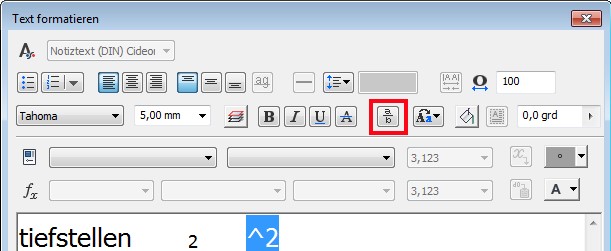

Rufen Sie die Textfunktion in Inventor auf. Schreiben Sie den normalen Text und die Zeichen mit dem gewünschten Sonderzeichen und markieren Sie diese (siehe Bild unten).

Text formatieren

Klicken Sie anschließend auf das im Bild oben rot umrandete Feld. Das war's schon!

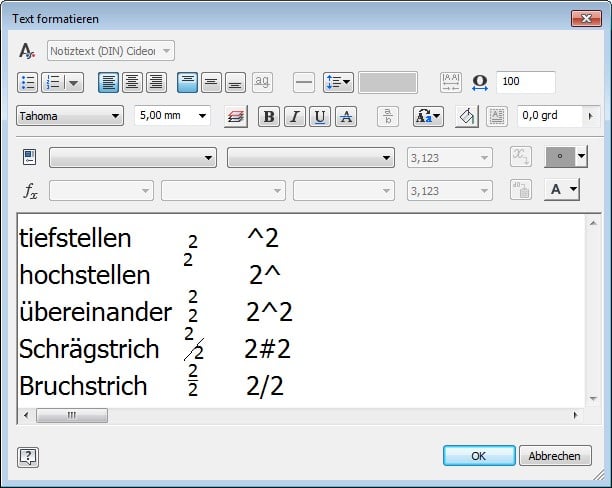

Übrigens: Die beschriebene Formatierung funktioniert in Bauteilskizzen und in Zeichnungsableitungen. Hier sind unterschiedliche Formatierungen möglich – je nach Bedarf und Anforderung (siehe Bild unten).

Unterschiedliche Formatierungen
